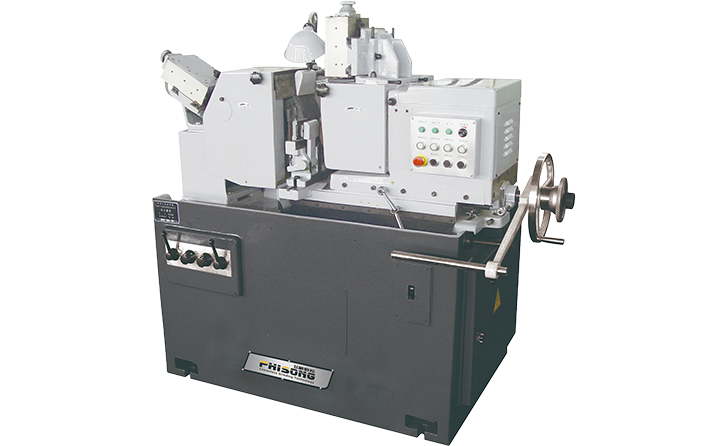

M1040B無心磨床
中小型精密無心磨床系列
中小型精密無心磨床系列
40
最大磨削直徑
PSA350×125×127
砂輪規格
PSA250×125×75
導輪規格
0.002
主進給最小進給量
性能
性能：

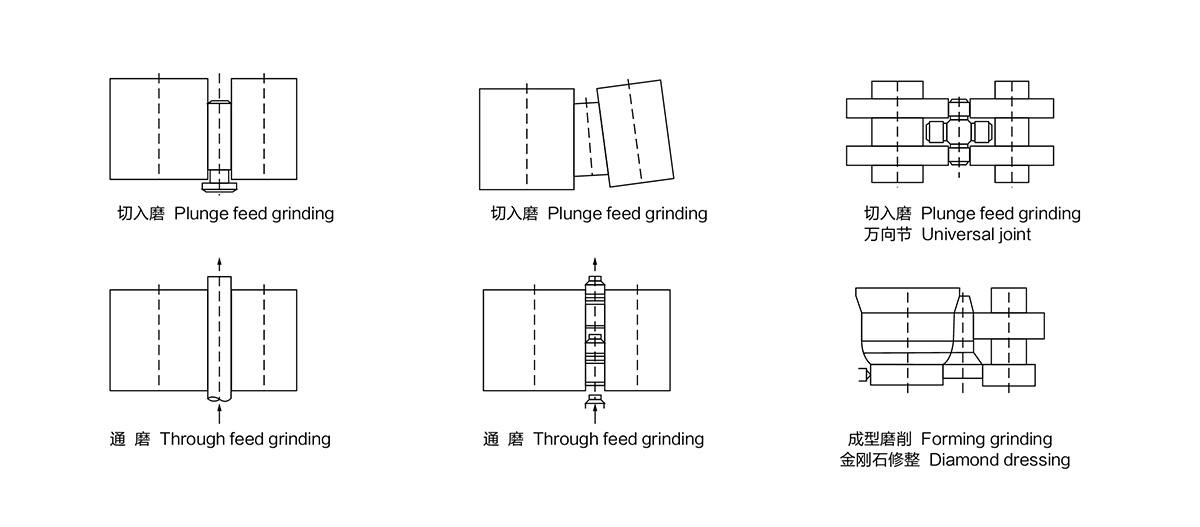

通磨：主要用來對各種圈類、軸類零件的圓柱面進行通過式磨削。
切入磨：對各種階梯、錐形和圓柱體旋轉面進行手動切入式磨削。
自動化
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
M1040B
切入磨削
磨削直徑
2-40mm
通磨
磨削直徑
2-40mm
磨削輪規格
PSA350×125×127mm
導輪規格
PSA250×125×75mm
磨削輪轉速
1870r/min
導輪轉速(無極)
10-200r/min
導輪架回轉角度
垂直面內
-2°～+4°
水平面內
0°～+3°
微量進給刻度盤每格進給量
0.002mm
修整器刻度盤每轉過一格進給量
0.01mm
兩砂輪中心連線至托架底面高
190mm
機床總功率
磨削輪電動機
7.5KW
導輪電動機
1.1KW
機床引接電源
3N 50HZ 380V
機床外形尺寸(長×寬×高)
1550×1300×1405mm
機床重量
約2000Kg
工作精度(標準棒料)
圓度
0.002mm
圓柱度
0.003mm
粗糙度
Ra.32μm
