M1083B無心磨床
中小型精密無心磨床系列
中小型精密無心磨床系列
150
最大磨削直徑(mm)
P600×200×305
砂輪規格(mm)
PDA350×200×203
導輪規格(mm)
0.005
主進給最小進給量(mm)
性能

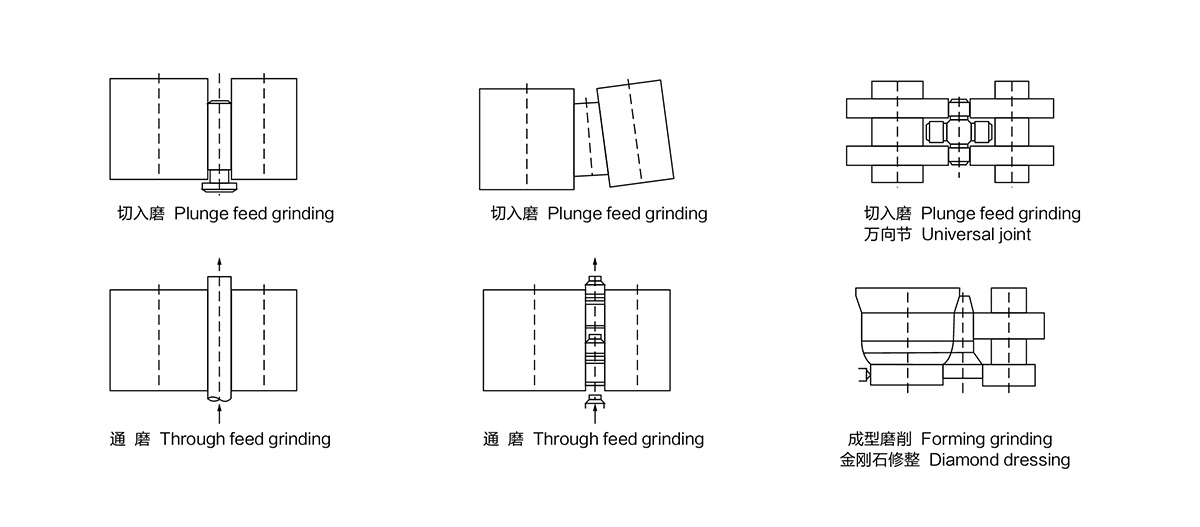

性能：
通磨：主要用來對各種圈類、軸類零件的圓柱面進行通過式磨削。
切入磨：對各種階梯、錐形和圓柱體旋轉面進行手動切入式磨削。
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
M1083B
切入磨削
磨削直徑
10-150mm
通磨
磨削直徑
10-150mm
磨削輪規格
P600×200×305mm
導輪規格
PDA350×200×203mm
磨削輪轉速
1115r/min
導輪轉速
10-200r/min
導輪回轉角度
垂直平面內
-2°～+5°
水平平面內
0°～+3°
進給手輪每轉進給量
1.5mm
進給手輪每格進給量
0.01mm
微量進給每孔進給量
0.005mm
兩砂導輪中心連線至托架底面高
285mm
機床總功率
磨削輪電動機
22KW
導輪電動機
3KW
機床引接電源
3N 380V 50HZ
機床外形尺寸(長×寬×高)
2650×1500×1800mm
機床重量
約7000Kg
工作精度(標準棒料)
圓度
0.002mm
圓柱度
0.003mm
粗糙度
Ra0.32μm
